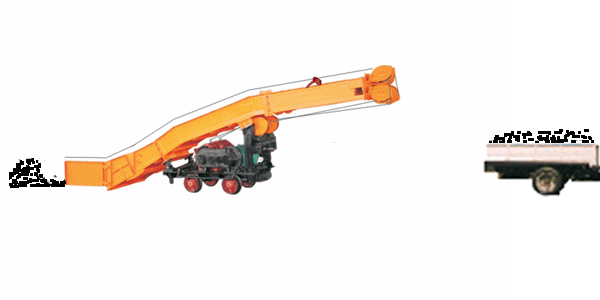

產品介紹
耙斗裝載機也叫耙裝機,主要由耙斗、尾輪、固定楔、絞車、臺車、料槽、導向輪、托輪、操縱機構和電氣部分組成。耙斗以自重落在物料堆的上表面,鋼絲繩牽引使耙齒插入料堆扒取物料,然后沿巷道底板進入料槽,巖石通過卸料口卸至下面的運輸設備。為了使耙斗能往復運行,采用雙滾筒絞車牽引,工作滾筒的鋼絲繩牽引耙斗前進,空程滾筒的鋼絲繩繞過固定在工作上面的尾輪牽引耙斗后退。兩個操縱手柄分別控制剎車閘帶的開合,實現扒裝物料的動作。耙斗裝載機是我國目前煤礦掘進所使用的裝載設備。耙斗裝載機具有結構簡單,操作容易的優點,適用范圍較廣,可用在高度2m左右,寬度在2m以上的水平巷道并傾角小于35的傾斜巷道中工作,也能用于彎道處裝載。耙?guī)r機能裝大塊巖石,巖石塊度為300-400mm時裝載效率最高。
耙斗機全稱耙斗裝巖機,又叫耙裝機,耙?guī)r機、耙渣機、扒渣機、扒礦機、裝礦機、耙斗式裝巖機
主要用于煤礦、冶金礦山、隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業,是提高掘進速度,實現掘進機械化的一種重主要設備。
工作原理
耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩,尾繩使耙斗做往復運動把巖石扒進料槽,至卸料槽的卸料口卸入礦車或箕斗內,從而實現裝巖作業。
結構

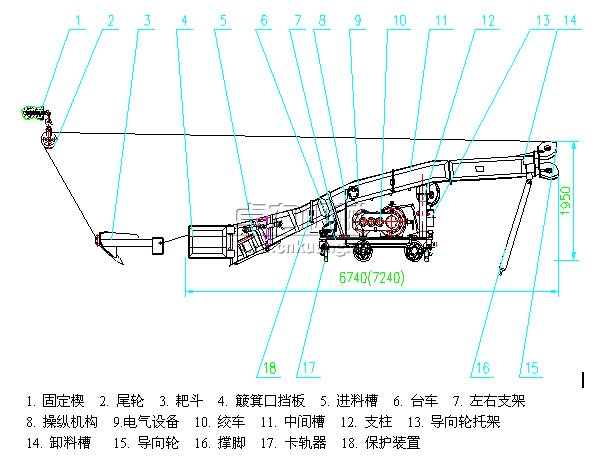

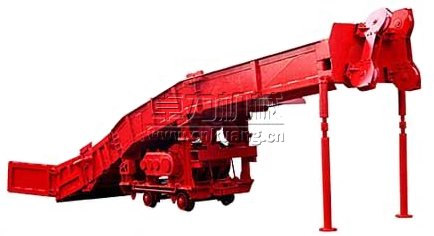

耙斗裝巖機主要有導向輪,尾輪,耙斗(耙齒),臺車,絞車,操縱結構,料槽(進料槽,中間槽,卸載槽),電氣部分,固定楔(硬楔、軟楔),風動推車缸等部件組成。
特點
耙斗裝巖機主機部分采用行星輪傳動,該系列耙斗裝巖機具有裝巖效率高,結構簡單,可靠性好,操作方便,適用范圍廣等特點。耙斗裝巖機不僅用于平巷,而且可以在30度以下斜巷使用,是提高掘進速度,實現巷道掘進機械化的一種主要機械設備。耙斗裝巖機帶有氣動推車缸,礦車裝滿后,可用風動推車缸將重車推出,以減輕工人的勞動強度,縮短調車時間,提高掘進速度。
類型
P系列耙斗裝巖機
P系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。它不僅可以在平巷中使用,而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用,并且還能同時進行掘進工序的平行作業,提高掘進速度。電氣設備具有防爆性能,可用于有煤塵及瓦斯的礦井中。
P型耙斗裝巖機的基礎參數:
P-15B耙斗裝巖機適用于凈高2米以上( 凈斷面4.5平方米以上 )的巷道選用。
P-30B耙斗裝巖機適用于凈高2米以上( 凈斷面6平方米以上 )的巷道選用。
P-60B耙斗裝巖機適用于凈高2.4米以上( 凈斷面8平方米以上 )的巷道選用。
P-90B耙斗裝巖機適用于凈高3米以上( 凈斷面12平方米以上 )的巷道選用。
P-120B耙斗裝巖機可適用于凈高3米以上( 凈斷面16平方米以上 )的巷道選用
|
項 目 |
單 位 |
參數 |
|
絞車 型號 |
|
P-15B |
P-30B |
P-60B |
|
耙斗 容積 |
m3 |
0.15 |
0.30 |
0.60 |
|
技術生產率 |
m 3 /h |
15-30 |
35-50 |
75-105 |
|
軌 距 |
mm |
600 |
600�900 |
600�900 |
|
主繩牽引力 |
KN |
7.2-10.4 |
12.3-18.5 |
23.3-32.7 |
|
主繩牽引速度 |
m/s |
0.9-1.4 |
0.85-1.22 |
0.97-1.35 |
|
鋼繩直徑 |
mm |
12 |
12-15 |
15 |
|
容繩量 |
m |
56 |
85-75 |
105 |
|
電動機功率/轉速 |
kw/(rpm) |
11/1450 |
17/1460 |
30/1470 |
|
電動機工作電壓 |
v |
380/660 |
380/660 |
380/660 |
|
外形尺寸 |
長 |
mm |
5480 |
6600 |
9800 |
|
寬 |
mm |
1550 |
2045 |
2750 |
|
高 |
mm |
5480 |
6600 |
9800 |
|
總重量 |
kg |
2196 |
3692 |
5415 |
絞車類型: 三行星齒輪雙滾筒絞車
絞車型號: P-15B P-30B P-60B P-90B
電機型號: YBB11-4 YBB17-4 YBB30-4 YBB45-4
電動機功率KW: 11 17 30 45
主繩牽引力KN: 7.2-10.4 13.5-19.5 23.3-32.7 32-50
鋼繩直徑 mm: 12.5 15.5 15.5 17
主繩牽引速度 mm:1.05-1.52 0.85-1.7 1.06-2.07
容繩量 m : 56 85-75 80-70 75-60
轉速 m/s: 1450 1450 1450 1450
電壓 v : 380/660 380/660 380/660 380/660
凈斷面積:M2 >4.5 >6 >9 >16
凈高M(jìn) >2 >2.2 >2.5 >2.8
外形尺寸mm:4700*1040*1750 6110*1305*1950 6750*1850*2350 8400*2010*253
總重量 kg: 2500 4500 7200 8800
耙斗容積M3: 0.15 0.30 0.60 0.90
技術生產率: 14-25 35-50 70-100 95-140
鐵軌軌距 mm: 600/900 600/900 600/900 600/900
選型
可以根據巷道規格大小,選用不同類型的耙裝機。
10立方米左右平巷或斜井可選用DYP-30型大斷面平斜兩用耙斗裝巖機。耙斗容量為0.73米,生產率每小時80-1203米。
8立方米左右平巷或斜井可選用ZYP-17型平斜兩用耙斗裝巖機。耙斗容量為0.33米,生產率每小時35-503米。
4立方米左右平巷可選用SBZ-11型耙斗裝巖機。耙斗容量為0.153米,生產率每小時153米。
橋式耙斗裝巖機
橋式耙斗裝巖機是在耙斗裝巖機的基礎上加以改進,適用于各種DSS型、DTS型、DSJ型、DT75型、DT11型膠帶輸送機。把耙斗機騎在皮帶輸送機上,耙斗機漏斗安裝在皮帶機機尾處,這樣使裝巖機能夠連續運輸,大大提高了工作效率。是原用礦車、箕斗輸送的4-5倍,減輕了工人的勞動強度。
操作
1、司機操作前要先進行培訓,掌握設備的基本性能和操作要領,未經培訓者不得操作耙?guī)r機。
2、開車前要先發出信號,待人員全部撤至安全地點后才能操作耙?guī)r機。
3、起動設備,拉緊主繩滾筒的操作手柄,耙斗開始耙矸,待矸石到達卸載口后立即拉緊尾繩的操作手柄,使耙斗返回耙矸地點,重新耙?guī)r。[1]
注意事項
1、耙?guī)r過程中,人員必須退至耙?guī)r機以外,防止因斷繩、跑石傷人。
2、操作時,司機必須精力高度集中,兩眼要隨時注視耙斗的運行位置,到達裝矸或卸載地點后要及時進行反向操作,防止耙斗過位損壞設備。
3、裝矸時必須灑水、降塵。
4、每次放炮崩下的矸石必須裝完,兩側不得出現余矸堆積,機器周?chē)叶钒也坏降捻肥仨毴斯ぱb凈。
5、耙?guī)r過程中如耙斗受阻,不得強行耙?guī)r,應將耙斗稍微后退然后再耙,大塊矸石必須人工用大錘或風鎬搗碎,嚴禁放糊炮破碎。
6、當巷道底板巖性較松軟時,耙?guī)r過程中要掌握好耙?guī)r力度,以防巷道底板低于軌面過高,底板出現起伏不平現象。
7、司機操作時,應盡量避免同時拉緊兩個操縱手柄,防止電機阻轉損壞設備或耙斗飛起而釀成安全事故。
8、開車時嚴禁用手或工具觸摸鋼絲繩。
9、耙?guī)r機工作時,絞車滾輪上鋼絲繩的余量不得少于三圈安全圈。
10、開車時,必須在操縱側裝好安全擋桿,除司機處,其他人員不得緊靠耙?guī)r機
